弛张筛固定梁和浮动梁距离的确定
作者:奥创机械设备 时间:2019/12/3 14:26:36 次浏览
弛张筛固定梁和浮动梁距离的确定 13353676726

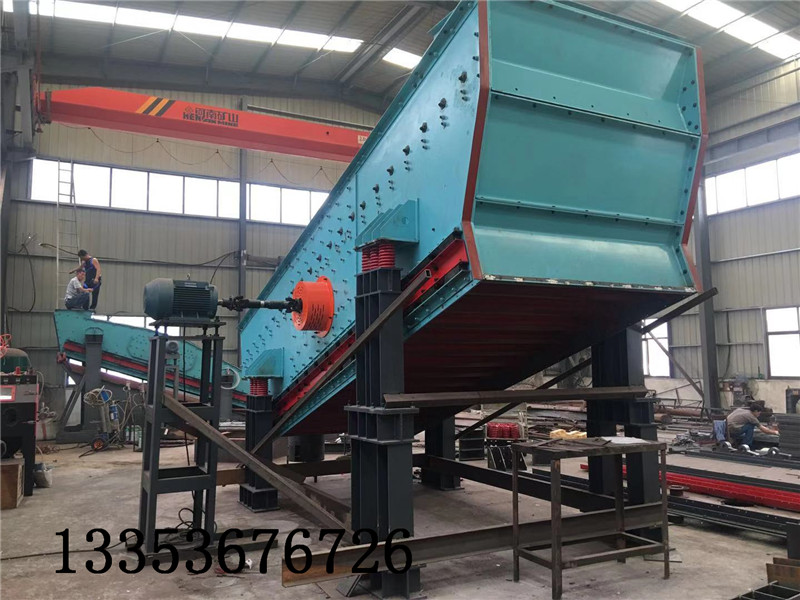

弛张筛1
弛张筛背景技术:
弛张筛是目前用于潮湿细粒煤的新型干法筛分设备,在发展洁净煤技术中起着重要作用。潮湿细粒粘性物料的筛分是当今国内外筛分技术研究的热点和难点,潮湿物料相互粘结成团,粘附在筛板上使有效筛分面积减少,从而使筛分过程难以完成。弛张筛采用聚氨酯筛板,使用过程中筛板本身做大挠度运动,筛孔始终做一张一弛的挠曲运动,这种弛张运动能够使筛板产生较大的弹跳加速度,使得附着在筛孔上的潮湿细粒煤炭被揉搓下来,有效地解决了筛孔易堵塞的问题,大大提高了筛机的筛分效率。

香蕉型弛张筛在筛分物料时,由于筛面角度由大到小,使得入料端物料速度快、料层薄,大量物料透筛,处理量高;排料端筛面倾角低,物料速度慢,使剩余的筛下物彻底透筛,这样不但增加了处理量,也提高了筛分效率,相同面积处理能力较圆振动弛张筛高约30%,筛分效率达90-95%。但是由于香蕉型弛张筛的筛面为香蕉型,承载筛板的固定梁与浮动梁沿香蕉型弧形路径均匀间隔布置,浮动梁的两端需要安装在由槽钢弯曲而成的弧形浮动筛框上。槽钢的槽口背向浮动梁一侧,槽钢的上槽壁和下槽壁通过剪切弹簧分别与固定在机架上的上支撑角钢和下支撑角钢连接,因此上槽壁和下槽壁上需要钻孔以装配剪切弹簧,槽钢的竖直底板上需要钻螺栓孔用来装配浮动梁。如果先钻孔再折弯,那么孔的位置将会出现严重偏差,导致装配不上。如果先折弯再钻孔,那么由于各种孔都是沿曲线排列,孔的位置难以确定。由于目前没有找到合理的配钻方法,致使钻孔精度难以满足后期的装配要求,严重影响了生产的顺利进行。

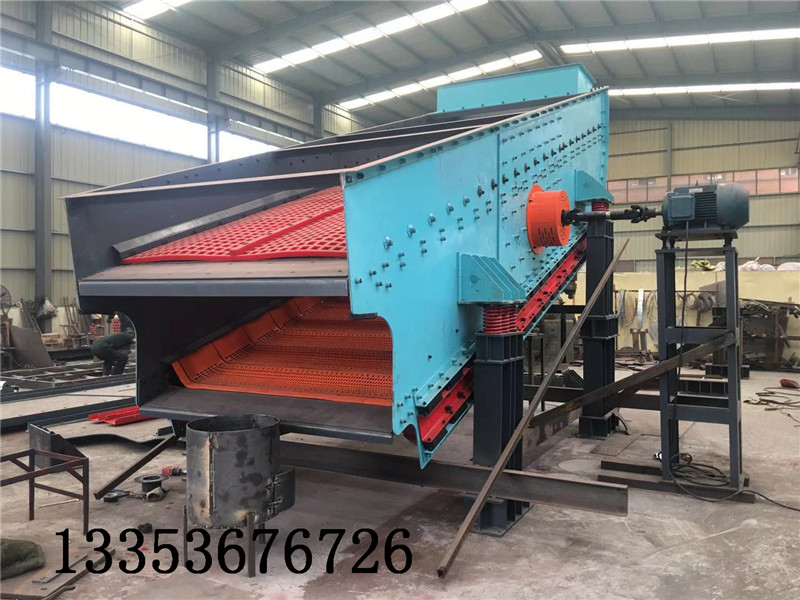

弛张筛2

弛张筛固定梁和浮动梁距离如何确定
弛张筛技术实现要素:
本发明的目的在于针对现有技术之弊端,提供一种香蕉形弛张筛浮动筛框的配钻方法,以提高浮动筛框的钻孔精度,保证生产的顺利进行。
为实现上述目的,本发明采用如下技术方案:
一种香蕉形弛张筛浮动筛框的配钻方法,所述方法包括以下步骤:
a.制作侧方钻模板
根据香蕉形弛张筛的装配图切割出侧方钻模板,使侧方钻模板的上缘与上支撑角钢的上缘重合,侧方钻模板的下缘与下支撑角钢的下缘重合,并根据各浮动梁的具体位置在侧方钻模板上开出对应的矩形孔;
b.制作上钻模板
制作与上支撑角钢的剪切弹簧连接面大小和形状一致的上钻模板,并根据各剪切弹簧的实际安装位置在上钻模板上钻出与剪切弹簧的连接螺栓相对应的通孔;
c.制作下钻模板
制作与下支撑角钢的剪切弹簧连接面大小和形状一致的下钻模板,并根据各剪切弹簧的实际安装位置在下钻模板上钻出与剪切弹簧的连接螺栓相对应的通孔;
d.组装配钻部件总成
①将制作好的上支撑角钢和下支撑角钢点焊在侧方钻模板上,并使上支撑角钢的上缘与侧方钻模板的上缘对齐,下支撑角钢的下缘与侧方钻模板的下缘对齐;
②将用槽钢弯曲成型的浮动筛框放置在上支撑角钢与下支撑角钢之间,并使侧方钻模板上各矩形孔的中心点落在槽钢的中心线上,在浮动筛框与侧方钻模板之间垫上辅助垫板,所述辅助垫板与浮动筛框或侧方钻模板点焊连接;
③在浮动筛框与上支撑角钢和下支撑角钢之间放入支撑块,每个支撑块一端与浮动筛框点焊连接,另一端与上支撑角钢或下支撑角钢点焊连接;
④将上钻模板贴合并点焊在上支撑角钢的上部,下钻模板贴合并点焊在下支撑角钢的下部,得到配钻部件总成;
e. 用数控钻床和镗床对上支撑角钢、下支撑角钢和浮动筛框进行钻孔。
