煤粉振动筛（煤粉筛）是按照高炉喷煤工艺对煤粉筛分的特殊要求而专用的振动筛，主要是为了杜绝木屑，纤维等杂物进入煤粉仓，保证煤粉在管路中的正常输送。该系列筛机是一种以振动电机为动力源的直线振动筛，是专门为高炉喷煤工艺及其他煤粉筛分工艺有类似要求的特殊行业而专门设计的。
煤粉振动筛（煤粉筛）产品概述：
煤粉振动筛（煤粉筛）是宏源振动在矿用振动筛的基础上，按照高炉喷煤工艺对煤粉筛分的特殊要求研制的煤粉系列专用振动筛。煤粉筛是按照高炉喷煤工艺对煤粉筛分的特殊要求而专用的振动筛，主要是为了杜绝木屑，纤维等杂物进入煤粉仓，从而确保了煤粉在管路中浓相输送的正常进行。煤粉振动筛（煤粉筛）具有筛分效果好，工作安全可靠、密封性能好、对基础的动负小等特点，已在冶金，矿产等企业广为推广，使用得到一致好评！
煤粉振动筛（煤粉筛）产品工作原理：
该筛机由振动电机1.筛体2.一次减振簧3.一次减振4.二次减振簧5.底板组成。依靠相同的两台振动电机反方向自同步旋转，使筛体沿激振力方向做周期性往复运动，迫使物料在筛面上做连续抛物运动，煤粉迅速松散透筛，木屑与纤维等杂物留在筛网上部，定期由人工消理。
煤粉振动筛（煤粉筛）产品结构特点：

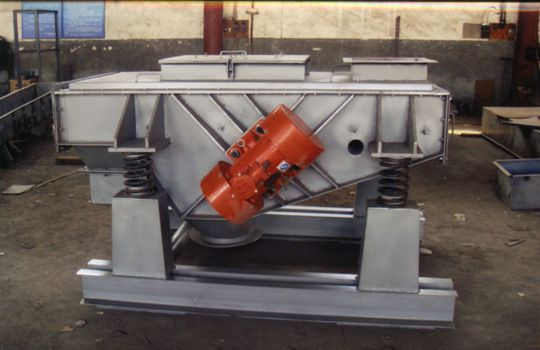

本机由筛箱、密封罩、振动电机、二次隔振系统、底架等组成。筛箱依靠两台相同的振动电机作反方向自同步旋转，使整个参振部件做直线振动。煤粉从入料口落入筛箱后，迅速松散、透筛、木屑、纤维等杂物留在筛网上部，定期由人工清理。
煤粉筛采用高性能的振动电机激振，调整振动电机激振力的大小，可以改变筛机振动的振幅大小。
筛机设置二次隔振系统，煤粉筛运行时传给基础的动负荷小，可以安装在楼板上。
筛面为平顶式不锈钢丝编织筛网，用勾板拉紧。
煤粉振动筛（煤粉筛）产品技术性能：
|
参 数
|
型号
|
|
TZSM-50-140
|
TZSM-70-200
|
TZSM-90-240
|
TZSM-140-300
|
|
筛面规格（mm）
|
500×1400
|
700×2000
|
900×2400
|
1400×3000
|
|
筛面倾角（°）
|
0°-10°
|
0°-10°
|
0°-10°
|
0°-10°
|
|
筛孔尺寸（mm）
|
2×2
|
4×4
|
5×5
|
3×3
|
|
振幅（mm）
|
5-7
|
6-8
|
5-7
|
6-8
|
|
处理量（t/h）
|
7-10
|
10-30
|
10-65
|
50
|
|
振动电机
|
型号
|
J20-10-6
|
J20-20-6
|
J20-50-6
|
J20-50-6
|
|
功率（Kw）
|
2×0.75
|
2×1.5
|
2×2.2
|
2×3.0
|
|
转速(r/min)
|
960
|
960
|
960
|
960
|
|
外形尺寸
(长×宽×高)
|
1535×1232×1229
|
2202×1802×1229
|
4019×2320×1895
|
3300×2200×1395
|
上表列入了四种规格煤粉振动筛的性能和尺寸，根据用户要求和现场环境，本公司可为用户提供其它不同规格和尺寸的煤粉振动筛（煤粉筛）。
煤粉振动筛（煤粉筛）产品安装与调试：
1、安装前，把现场基础与筛子安装图对照检查。
2、安装时根据从下到上的顺序安装，先装底板，再装二次振簧，二次减振，一次减振簧，筛体。
3、调整各种胶簧，保证垂直，如出现歪斜，调整底板位置，使之垂直，最后把底板与基础予理板焊接在一起。
4、两台电机转向相反。
煤粉振动筛（煤粉筛）产品使用与维护：
1、应经常检查固定电机螺栓和固定筛板螺栓是否松动，如有松动，及时拧紧。
2、振动电机一般一年大修一次，检查轴承磨损情况，更换新的润滑脂。
3、振动电机日常维护参照电机使用说明书。
★宏源振动可根据用户需要而设计制造特殊型号规格的筛机。
★宏源振动对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归宏源公司。
|
