HS弧形筛产品概述:    HS弧形筛主要用于选煤厂及选矿厂对物料进行予先脱水,脱泥,脱介作业,分级煤泥回收。也可与水旋流器配套使用,对细粒物料进行有效的分级.脱水.脱泥.脱介。 弧形筛一般安装在动力筛之前，以减少动力筛面积，它结构简单、占地面积小、脱水效果好、便于维修、物料不易堵塞；

HS弧形筛工作原理:     弧形筛的脱水原理是靠筛条入料侧尖锐的棱边对煤泥水的切割作用，将煤泥水分离出去；根据使用场合和物料水分的悬殊，弧形筛又分振动弧形筛和无动力弧形筛。HS弧形筛由入料箱、筛箱和筛机座轴翻转，实现入料端和出料端位置对调，达到均匀磨损，延长适用寿命，操作灵活方便。并在冶金、化工等行业中也得到了广泛应用。

HS弧形筛型号说明:  HS　□  □　  ┬ ┬ ┬ ┬  │ │ │ │　  │ │ │ └──────────　筛网层数  │ │ │  │ │ └───────────-　筛面长度mm  │ │  │ └─────────────　筛面宽度mm  │　  └──────────────-　弧形振动筛

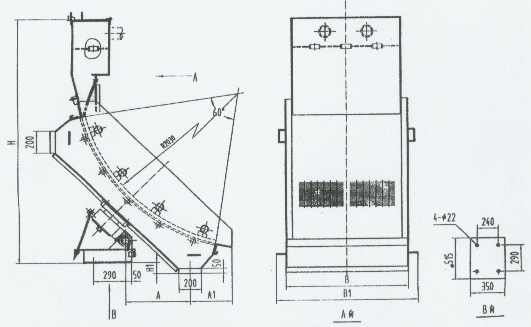

HS弧形筛外形尺寸图表: 　 型号 外型尺寸（mm） A A1 B B1 H H1 HS0715Ⅰ 489 384 700 855 2760 0 HS1015Ⅰ 489 38 1000 1155 2760 0 HS1315Ⅰ 489 384 1300 1455 2760 0 HS1615Ⅰ 489 384 1600 1755 2760 0 HS1915Ⅰ 489 384 1900 2055 2760 0 HS2215Ⅰ 489 384 2200 2355 2760 0 HS0720Ⅰ 666 492 700 855 2905 173 HS1020Ⅰ 666 492 100 1155 2905 173 HS1320Ⅰ 666 492 1300 1455 2905 173 HS1620Ⅰ 666 492 1600 1755 2905 173 HS1920Ⅰ 666 492 1900 2055 2905 173 HS2220Ⅰ 666 492 2000 2355 2905 173 HS2420Ⅰ 666 492 2200 2555 2905 173 HS弧形筛技术参数表: 型号 处理量 th 筛宽(mm) 弧形半径 R(mm) 包角 (度) 筛孔尺寸（mm）  HS0715Ⅰ 40-80 700 2030 　 45 0.3~1.0 HS1015Ⅰ 60-120 1000 45 HS1315Ⅰ 90-180 1300 45 HS1615Ⅰ 120-220 1600 45 HS1915Ⅰ 160-300 1900 45 HS2215Ⅰ 200-360 2200 45 HS0720Ⅰ 40-80 700 60 HS1020Ⅰ 60-120 1000 60 HS1320Ⅰ 90-180 1300 60 HS1620Ⅰ 120-120 1600 60 HS1920Ⅰ 160-300 1900 60 HS2220Ⅰ 200-36 2200 60 HS2420Ⅰ 220-400 2400 60 友情提示: 　 1.订货时注明包角和曲率半经是否带给料箱。 　 2.可根据用户要求对不同包角和曲率半径的弧形筛进行设计和制造。
