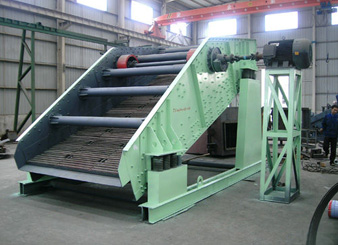

YK圆振动筛
作者 Admin
浏览
发布时间 11/11/10
YK圆振动筛的概述：
YK型圆振动筛是YA型轴偏心圆振动筛的更新换代产品。YK型圆振动筛采用电机直接带动振幅可调的偏心块结构的振动器，筛箱运动轨迹为圆，是在国内外先进筛机技术的基础上研制成的新型机种，分为单层和双层，适用于选矿、选煤、金属或非金属、电力、建材及其他物料的筛分。 |
YK系列块偏心圆振动筛产品结构:
YK圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。对于块偏心圆振动筛筛网是主要易损件。根据物料品种和用户要求，可采用高锰钢纺织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。块偏心圆振动筛为座式安装，筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机安装在筛框的左侧，也可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。 |
YK圆振动筛的产品型号：
2 Y K □ □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └─────── 筛面长度 1/10m
│ │ │ └────────- 筛面宽度1/10m
│ │ └────────── 块偏心振动器
│ └───────────- 圆运动
└───────────── 层数（单层不标） |
YK圆振动筛的特点：
1.振动强度高、生产能力大、筛分效率高；
2.细粒级有机会向料层下部移动，并通过筛孔排出；
3.卡在筛孔中的物料可以跳出，防止筛孔堵塞；
4.设备维修保养方便，使用周期及整机使用寿命长；
5.采用十字轴万向节传动轴或橡胶联轴节等柔性联接，运转平稳；
6.圆振动筛结构简单，有利于提高设备的制造工艺水平和装配精度；
7.可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高筛子的处理量；
8.激振器采用块偏心形式，不仅使激振器偏心质量单重激振力增大，而且激振力可随机调控，便于模块化设计和使用。 |
YK圆振动筛的技术参数：
|
型号
|
倾角(°)
|
网孔尺寸(mm)
|
处理量
(t/h)
|
振次
(r.p.m)
|
双振幅
(mm)
|
电机功率
(Kw)
|
重量
(Kg)
|
|
YK820
|
15-25
|
~50
|
100
|
940
|
6-10
|
2.2
|
1000
|
|
YK1020
|
15-25
|
~50
|
150
|
960
|
6-10
|
3.0
|
1800
|
|
2YK1020
|
15-25
|
~50
|
150
|
960
|
6-10
|
3.0
|
2200
|
|
YK1220
|
15-25
|
~50
|
180
|
960
|
6-10
|
5.5
|
1800
|
|
2YK1235
|
15-25
|
~50
|
200
|
960
|
6-10
|
3.0
|
4300
|
|
YK1236I
|
15-25
|
~80
|
250
|
960
|
6-10
|
5.5
|
3900
|
|
YK1236II
|
15-25
|
~80
|
250
|
960
|
6-10
|
5.5
|
4000
|
|
2YK1428
|
15-25
|
~80
|
300
|
960
|
6-10
|
11
|
4000
|
|
YK1518
|
15-25
|
~80
|
320
|
960
|
6-10
|
11
|
2300
|
|
YK1538
|
15-25
|
~80
|
320
|
960
|
6-10
|
11
|
4500
|
|
YK1740
|
15-25
|
~80
|
400
|
960
|
6-10
|
13
|
3500
|
|
YK2038
|
15-25
|
~80
|
450
|
960
|
6-10
|
13
|
6000
|
|
|
YK圆振动筛选用提示：
1.选型时请注明筛网结构(棒条、编织、冲孔)、网孔尺寸、处理量、物料名称、入粒粒度。
2.圆振动筛安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考虑。
3.YK型圆振动筛系YA型轴偏心圆振动筛的更新换代产品，有20个定型规格并分别有敞开型和封闭型两种结构形式。
|
|
