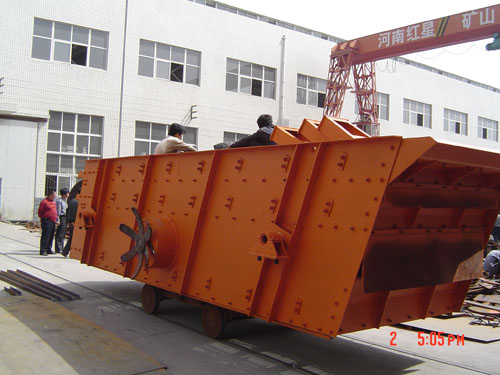

YA圆振动筛(圆振筛)产品概述:     YA圆振动筛筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构，利用普通电机外拖动振动器使筛体沿激振力方向作周期限性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。

YA圆振动筛(圆振筛)主要特点: 1.环槽铆钉联接、结构先进，坚固耐用。 2.采用轮胎联轴器，柔性连接，运转平稳。 3.采筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。 4.结构先进、采用块偏心作为激振力，激振力强、电耗低、噪音小。 5.采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理最大。 6.振动器采用大游隙轴承，稀油润滑、噪声低、寿命长。另部件通用性强，维修方便。

YA圆振动筛(圆振筛)使用与维护: 1.圆振动筛启动前,应检查各紧固件螺栓有无松动,如有松动应重新紧固一次。 2.圆振动筛空载运行4—6小时,要求筛体平稳。无横摆及异常声音激振器轴承温度≤7512。 3.空转运行后,应将各部位螺检重新紧固一次。 4.正常运转后,定期检查各紧固件螺栓紧固情况。 5.经常检查易损件、使用和维护,请参照振源使用说明书。(振动电机使用3个月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。 6.停车前应先停止给料,待筛面物料走完后再停车。

YA圆振动筛(圆振筛)基本结构:     YA圆振动筛主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上，一并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛振动。     圆振筛为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。     YA系列圆振筛一般电动机安装在筛框的右侧，也可安装在筛框的左侧，如果无特殊要求，制造厂按物料运动方向的右侧安装供货。     筛网是主要易损件。根据物料品种和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛面有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。

YA圆振动筛(圆振筛)工作原理:     圆振动筛的筛箱运动轨迹为圆形或椭圆形,圆振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。     圆振动筛的筛面为倾斜布置(15°～25°),当筛面作圆形轨迹振动时,物料随之抛弃、落下而向前运动,小于筛孔的物料即被分离至筛下。

YA圆振动筛(圆振筛)型号说明: Y A □ □ □ ┬ ┬ ┬ ┬ ┬ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ └──────────　筛面长度dm │ │ │ │ │ │ │ └───────────-　筛面宽度dm │ │ │ │ │ └─────────────　轴偏心振动器 │ │　 │ └──────────────-　轴偏心振动器 │ └────────────────　圆振动

YA圆振动筛(圆振筛)技术参数表: 型号 筛网 面积 (m2) 筛面倾角(°) 筛孔尺寸(mm) 筛网 结构 给料粒度(mm) 处理量 (t/h) 振次 (r.p.m) 双振幅(mm) 功率 (kw) 重量 (Kg) YA1236 4.3 20 6-50 编织 ≤200 75-245 845 9.5 11 4880 2YA1236 4.3 6-50 编织 ≤200 75-245 845 9.5 11 5210 YA1530 4.5 6-50 编织 ≤200 80-255 845 9.5 11 4500 YA1536 5.4 6-50 编织 ≤200 95-310 845 9.5 11 5110 2YA1536 5.4 6-50 编织 ≤400 95-310 845 9.5 15 5585 YAH1536 5.4 30-150 冲孔 ≤400 240-660 755 11 11 5600 2YAH1536 5.4 30-150 6-50 上冲孔下编织 ≤400 240-660 755 11 15 5999 YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 11 5200 2YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 15 6010 YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 5812 2YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 6125 YAH1548 7.2 30-150 冲孔 ≤400 320-780 755 11 15 6745 2YAH1548 7.2 30-1506-50 上冲孔下编织 ≤400 320-780 755 11 15 7380 YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 11 5180 2YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 15 5940 YAH1836 6.5 30-150 冲孔 ≤400 290-800 755 11 11 5880 2YAH1836 6.5 30-150 6-50 上冲孔下编织 ≤400 290-800 755 11 15 6300 YA1842 7.6 6-50 编织 ≤200 135-430 845 9.5 15 5800 2YA1842 7.6 650 编织 ≤200 135-430 845 9.5 15 6350 YAH1842 7.6 30-150 冲孔 ≤400 340-900 755 11 15 6350 2YAH1842 7.6 30-1506-50 上冲孔下编织 ≤400 340-900 755 11 15 7000 YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6210 2YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6600 YAH1848 8.6 30-150 冲孔 ≤400 385-1000 755 11 15 7100 2YAH1848 8.6 30-1506-50 上冲孔下编织 ≤400 385-1000 755 11 15 7700 YA2148 10 6-50 编织 ≤210 175-570 748 9.5 18.5 9000 2YA2148 10 6-50 编织 ≤210 175-570 748 9.5 22 10400 YAH2148 10 30-150 冲孔 ≤400 445-1200 708 11 18.5 10350 2YAH2148 10 30-1506-50 上冲孔下编织 ≤400 445-1200 708 11 22 11100 YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 18.5 9920 2YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 22 11200 YAH2160 12.6 30-150 冲孔 ≤400 560-1400 708 11 30 12390 2YAH2160 12.6 30-1506-50 上冲孔下编织 ≤400 560-1400 708 11 30 13850 YA2448 11.5 6-50 编织 ≤200 200-650 748 9.5 18.5 9830 YAH2448 11.5 30-150 冲孔 ≤400 500-1300 708 11 30 11820 2YAH2448 11.5 30-1506-50 上冲孔下编织 ≤400 500-1300 708 11 30 13000 YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 12200 2YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 13495 YAH2460 14.4 30-150 冲孔 ≤400 640-1500 708 11 30 13000 2YAH2460 14.4 30-1506-50 上冲孔下编织 ≤400 640-1500 708 11 30   14400 友情提示:     圆振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，圆振动筛运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。工作过程中应经常观察圆振动筛运行情况，如发现运动不正常或异常声响，应及时停机检查，找出原因，排除故障。 用户选型订货须知： 1.YA系列圆振动筛分轻型筛、重型筛。 2.圆振动筛分单层、双层和三层筛面，并且有轻型和重型之分。 3.筛网型式(编织、冲孔、橡胶等)订合同时应注明。 4.电动机可安装在左侧或右侧，合同应注明安装型式。无特殊要求，按总图安装供货。 5.筛网有冲孔、编织、聚氨脂三种。也可根据用户需求定。 6.给料箱为选择件，用户如有要求，可供给料箱。 科迪振动24小时服务热线：13781984528    http://www.kdzds.com
